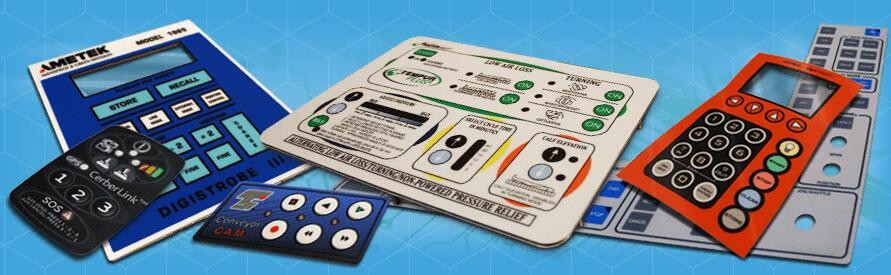

FPC Membran Switch Tasarımı: 8 Önemli İpucu
FPC (Esnek Baskılı Devre) membran switchler, medikal cihazlar, otomotiv kontrol sistemleri ve endüstriyel ekipmanlar gibi birçok sektörde dayanıklılık, kompaklık ve özelleştirilebilirlik özellikleri sayesinde yaygın olarak kullanılmaktadır. Ancak, FPC membran switch tasarımında doğru seçimler yapmak, ürünün işlevselliğini, ömrünü ve kullanıcı deneyimini optimize etmek için kritik bir öneme sahiptir. İşte başarılı bir FPC membran switch tasarımı için 8 pratik ipucu:
1. Doğru Hammaddeleri Seçin
Çalışma ortamıyla uyumlu malzemeler seçmek çok önemlidir.
- Grafik Kaplamalar: Dış mekan kullanımı için UV korumalı polyester veya polikarbonat tercih edin.
- Yapışkanlar: Sıcaklık ve nem değişimlerine dayanıklı basınca duyarlı yapışkanlar (PSA) kullanın.
- Neden Önemli? Yanlış malzeme seçimi, katmanların ayrılmasına, çatlamalara veya elektriksel arızalara yol açabilir.
2. Devre Yerleşimini Esneklik İçin Optimize Edin
Devre izlerini tekrarlanan bükülmelere dayanacak şekilde tasarlayın.
- Keskin köşelerden kaçının; yuvarlak ve kavisli yollar tercih edilmelidir.
- Yüksek stresli bileşenleri (konektörler gibi) bükülme alanlarından uzak tutun.
- Dinamik bükülme uygulamaları için haddelenmiş tavlanmış (RA) bakır kullanın.
3. İz Aralıklarını ve Yalıtımı Sağlayın
Kısa devreleri önlemek için iz aralıklarını doğru tasarlayın.
- Tasarım Önerisi: İzler arası mesafeyi düşük voltajlı devreler için en az 0.5 mm olarak ayarlayın.
- Çok katmanlı tasarımlarda iletken katmanlar arasında dielektrik filmler kullanın.
- Açıkta kalan izleri korumak için kaplama veya lehim maskesi uygulayın.
4. Taktik Geri Bildirimi Standartlaştırın
Düğmelere basma kuvveti ve hissiyatını tutarlı hale getirin.
- Metal Domlar: Eşit yükseklik ve sertliğe sahip metal domlar kullanarak kullanıcı memnuniyetini artırın.
- Doğru Hizalama: Metal domları düğmelerin tam altına yerleştirin.
- Simülasyon: Düğmeye basma davranışını analiz etmek için Sonlu Elemanlar Analizi (FEA) araçlarını kullanın.
5. Zorlu Ortamlara Dayanıklılık Sağlayın
Toz, sıvılar veya UV ışığı gibi dış etkenler membran switch performansını zamanla bozabilir.
- Kenarların etrafında çevresel contalar ekleyerek su geçirmezlik sağlayın.
- Toz/nem koruması için IP dereceli kaplamalar kullanın.
- Parlak ortamlarda ekranlar için yansıma önleyici kaplamalar tercih edin.
6. Katman Yapışmasını Güçlendirin
Yetersiz yapışma, katmanların ayrılmasına ve devre bütünlüğünün bozulmasına neden olabilir.
- Laminasyon sırasında hava sıkışmasını önlemek için yapışkan katmanlarda havalandırma kanalları tasarlayın.
- Katmanların doğru hizalanması için referans işaretleri ekleyin.
- Prototip aşamasında yapışma gücünü test etmek için soyma testleri yapın.
7. Kullanıcı Etkileşimini Basitleştirin
Ergonomik tasarım, kullanıcı hatalarını azaltır ve erişilebilirliği artırır.
- Kör işlemler için dokunsal veya kabartmalı düğmeler tasarlayın.
- LED arka aydınlatmalar için difüzörler kullanarak eşit bir ışık dağılımı sağlayın.
8. Prototip ve Test Döngülerini Tekrarlayın
Prototipleme ve testler, tasarımları erken aşamalarda doğrulamak ve sorunları tespit etmek için önemlidir.
- Uyum testi için 3D baskı veya CNC ile işlenmiş prototipler oluşturun.
- Aşınma noktalarını belirlemek için yaşam döngüsü testleri gerçekleştirin.
- Malzeme seçimlerini iyileştirmek için termal döngü ve nem testleri yapın.
Sonuç
FPC membran switch tasarımı, elektriksel performans, mekanik dayanıklılık ve kullanıcı odaklı özellikler arasında dengeli bir yaklaşım gerektirir. Malzeme uyumluluğu, devre yerleşimi, çevresel koruma ve tekrar eden test süreçleri, dayanıklı ve güvenilir membran switchlerin temelini oluşturur. İyi tasarlanmış bir FPC membran switch, ürün güvenilirliğini artırır ve kullanıcı memnuniyetini üst seviyeye taşır.
